AT系列氣動執行器在綜合運用國內外新技術、新材料、新工藝和創新觀念的基礎上進行研制、開發設計而成。

AT氣動執行器使用說明:

　　首先確定閥門啟、閉時所需要的扭矩，在正常使用條件下，推薦安全系數為15～20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值；對水蒸氣或非潤滑液體介質增加25%安全值；非潤滑的漿料液體介質增加40%安全值；非潤滑的顆粒介質增加80%安全值、選擇雙氣控執行器時，根據上計算的扭矩值及使用氣源壓力查找雙氣控執行器的扭矩表，就可得到準確AT型號。

AT氣動執行器型號選擇：

　　選擇單氣控執行器時，根據上述計算的扭矩值及使用氣源壓力，在彈簧復位欄內查找終點時扭矩（此扭矩要大于上述計算的扭矩），就可得到準確的SR型號。例如：氣源壓力為0。4Mpa，經上述計算需要控制一個扭矩為165N。m的閥門，首先按表查找彈簧復位終點相近扭矩171N.m，再向左查看執行器型號為SR160型（共裝10組彈簧）。說明：SR單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。

AT氣動執行器結構特點:

　　1、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。

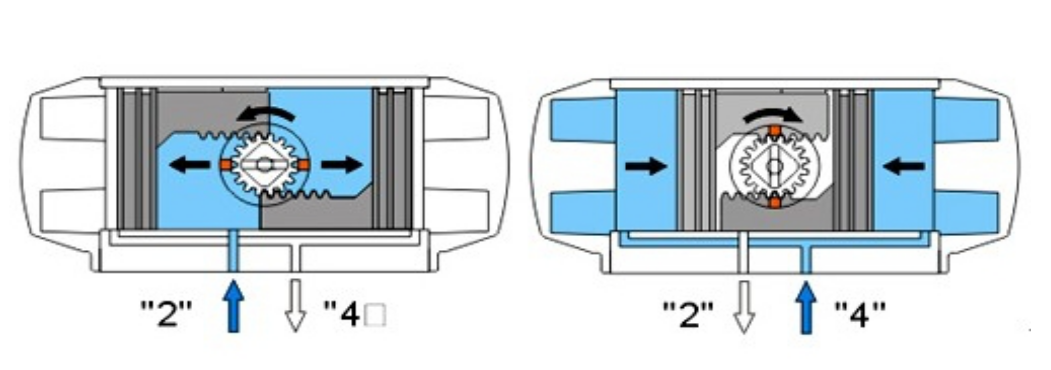

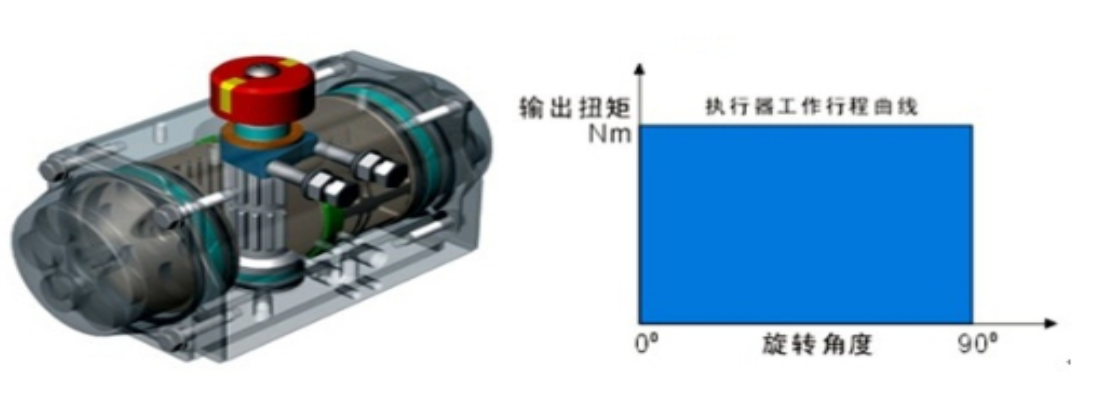

　　2、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。

　　3、活塞、齒條和輸出軸的活動部位均安裝F4導向環，實現低摩擦，長壽命，避免金屬間接觸。

　　4、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。

　　5、單氣控型執行器的彈簧經預壓后安裝，可安全、方便的拆卸和組裝。

　　6、AT氣動執行器在全開和全關位置均可進行0度和90度正負5度的雙向行程調節。

　　7、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準，確保AT160氣動執行器間的互換性和方便安裝電磁閥、限位開關等附件。

　　8、輸出軸的安裝連接孔有多種形狀（四方孔、軸鍵孔、扁孔）供選擇

　　9、外形美觀而精巧，重量輕，具有防水密封結構。

　　10、有常溫型、高溫型、低溫型。在常溫工作條件下使用丁腈橡膠，在高溫或低溫時采用氟橡膠或硅橡膠以上選型僅為參考，定貨時請?zhí)峁┚唧w參數：1：所配閥門類型（球閥、蝶閥）2：閥門密封形式（軟密封、204硬密封）3：球閥為幾通球閥（二通、L型三通、T型三通、四通球閥）4：球閥的球芯形狀（V型、O型）5：介質壓力6：是否配附件（電磁閥、空氣過濾器、回訊器）。
